19世纪第一代手术室即简易型手术室揭开手术室历史的序幕，手术在自然环境下进行，没有采用防止空气污染和接触污染的措施，手术感染率高，仅能进行体表感染的切开引流等简单的操作。

19世纪中叶，随着细菌学的进展、蒸气灭菌法的诞生、手术洗手法的成立、麻醉技术的发明、消毒灭菌技术的使用，手术学的建立受到进一步推动，历时的滚轮进入到第二代分散型手术室。

20世纪中期，随着病房集中化，手术室进入到第三代集中型手术室，集中型手术室具有建筑分区保护、密闭的空调手术室，手术环境改善，术后感染率在药物的控制下稳定降低。

随着现代空气洁净技术的快速发展，第四代手术室洁净手术室出现了，它是医学技术同工程技术相结合的一项成果，是手术室发展过程中的一次重大进步，空气洁净技术的使用明显降低了术后感染率，提高了手术质量。

为了更好地规划手术流程、提高效率、空间利用率、减少感染风险，提高手术的标准化，降低医护人员的职业伤害风险，在第四代洁净手术室基础上，随着信息化和工程技术的发展，产生了一体化的新型手术室。

一体化手术室是在洁净手术室基础上，通过定制化悬吊系统将手术相关的设备进行集成（括内窥镜系统、麻醉机、监护仪、导航系统、血管造影、达芬奇机器人等），通过影像采集与显示系统、一体化视音频管理系统、院内信息系统、设备控制系统等，将手术室设备与医院信息化系统相连接并完成手术室的信息化管理。

一体化手术室按照集成产品可分为：信息整合类一体化手术室，设备整合类一体化手术室。按照手术功能可分为：微创一体化手术室、复合一体化手术室。

表1 一体化复合手术室类别

一体化复合手术室是术中诊断和信息技术发展的产物，除具备一体化手术室的功能外，还在手术区域内安装大型医学影像设备，如DSA、MRI、CT及C臂X光机等。通过融合影像学检查、血管介入治疗、实施心血管外科手术为一体，可进行开放手术、介入手术（血管、心脏及神经）和放疗手术，是医院设施水准、医疗水平、管理水平的高度体现。

国外复合手术室起步早，理论和实践水平先进于国内，国外优秀成功实践的设计方案为我国建设复合手术室提供借鉴及参考，2007年中国医学科学院阜外医院建成我国第一家复合手术室，从此以后以DSA为成像主体设备的复合手术室，配置小C臂、CT、MRI的不同类型手术室均逐渐增多，并出现可配置两种以上设备、开展三种以上手术方式的复合手术室。

尽管如此，建设复合手术室的重要性是不言而喻的：

从提高诊疗安全性和有效性、推进临床医学技术发展的角度出发，笔者认为以区域卫生规划为依据建设一定数量和高水平的一体化复合手术室很有必要，这根据医院将开展项目的需要，提早进行方案设计，提高资产使用效率。

一体化复合杂交手术室的建设过程综合性强且复杂，医院需要结合开展手术类型组织临床部门（使用科室）、基建总务（选择场地环境）、医学工程（设备选型安装）、信息处（信息技术集成）、影像科（影像技术操作）以及设备厂家、净化专业公司、总设计公司等相关人员充分论证、系统设计，多方配合统一施工、安装与调试，由于系统维修、质量安全技术保障难度大，因此交付使用前需要全面测试和技术验收、进行使用操作与维修培训，才能真正发挥其作用，达到预期目的。

适合多设备、多团队合作的数字减影血管造影系统DSA，可以实时采集、储存、处理各种血管造影图像。

DSA复合手术室可开展手术类型有：心胸外科、血管外科、神经外科、肝胆外科。避免手术室和导管室之间转运风险，降低患者损伤程度。

复合手术室设备较多，需要保证足够的布置空间及操作空间，并且能达到需要开展手术的层流标准。一般需要有洁净手术室、操作间、设备间。手术室空间80㎡以上，考虑设备运动轨迹。手术室完成面净高2.9-3.0m，楼层高度控制在4.5-4.8m，考虑地面需要预埋钢架支撑扫面床、敷设电线槽、防辐射，考虑区域楼面下沉式结构设计，控制250-300mm。

配套手术设备：体外循环系统、胸腹腔镜系统、实时心脏超声系统、麻醉机、监护系统、电生理设备、电刀工作站、高分辨监视器、高压注射器、手术灯、铅衣或铅屏风、各类吊塔及多功能手术床。

整合不同品牌规格的设备和系统。中心中央站控制；与HIS、RIS、LIS、RACS等系统获取存储信息；建立与医院信息网络的连接；远程医疗会诊、教学视频系统。

DSA对C臂机结构、臂长、旋转角度、移动距离等技术指标要求较高，可根据设备说明比选，机架目前有两种形式，医院需要综合考虑设备的成像质量、开展手术类型以及场地条件选择合适的机架。

表2  DSA机架两种形式对比

心血管外科手术净化级别应达Ⅲ级，心脏外科手术净化级别应达Ⅰ级，并充分考虑血管机的安装方式，避免手术中心净化送风区设置钢架。设备间的水冷机、电源柜等发热量大，考虑设置制冷量要求；配合不同手术阶段的环境要求考虑快速升降温要求；预留医疗气体接口，除常规氧气、压缩空气、真空吸引、笑气和麻醉废气，还有可能会使用氩气刀、体外循环机等需设置氩气、二氧化碳和氮气的气体接口。

MRI复合手术室多用于神经外科，采用术中定位及评估手术效果，将定位技术、神经介入与外科相结合手术，如经导管技术切除畸形血管术等。

一般需要操作室、手术间、磁体设备间、手术间和磁体设备房间有移动屏蔽门。

磁共振设备有固定磁体和移动磁体两种。需尽早选型以免加固代价高（表3）。

表3 磁共振设备两种形式对比

MRI复合手术室首先需要按一般MRI建设一样注意场地选择、磁体运输路径、环境影响、设备选型、管线影响等因素。再结合手术部区域设计，前期场地的准备需相当周密，需考虑空间、承重、电气、振动、湿度、海拔、电磁干扰、空气质量和照明条件等，考虑失超管安置，射频屏蔽和上下水的要求。

楼层高度4.2-4.8m，上层区域不宜有震动设备，MRI复合手术室与电梯间的水平距离不小于10m。

既要实现电磁屏蔽维护又要满足洁净手术室的规范要求。需要解决净化风管、医疗气体管道、电气管线的屏蔽与滤波。

装饰材料如隔墙、天花所用龙骨均需免磁的非金属材料。地面按磁场强度用不同颜色区分高斯线，有助于医护人员在磁体扫描时将非磁兼容医疗设备移出50高斯线。

综合考虑一般手术、内窥镜手术、磁体扫描对房间照明要求。

移动磁体情况：核磁检查间而言本身无需净化，但打开移动屏蔽门有较大压差，会造成气流不稳定，对洁净室环境造成影响。为控制手术室洁净度和气流组织，保持一定压差，因此核磁设备间也需要考虑净化，如果开展脑外手术室需要具备洁净度I级，核磁检查间设置相同的洁净度I级，标准太高又不节能，有案例将核磁检查间设计成变风量系统，屏蔽门关闭时，两间相对独立，核磁检查间按III级洁净室标准，屏蔽门打开前，再将核磁检查间洁净级别提高至II级洁净手术室标准，屏蔽门打开连通后对手术室洁净环境影响较小又节能。

按开展手术需要的洁净度设置。

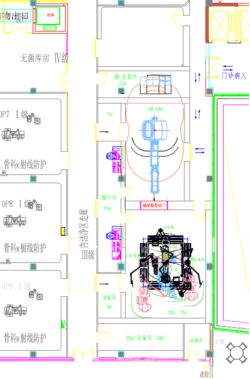

某医院正在进行选择一体化复合手术室的平面布局方案，初步选用DSA和MRI，设置在原手术区范围内（取消原2~3间手术间），并考虑为提高设备的非手术期的利用率，同时留有门诊病人做检查的通道。

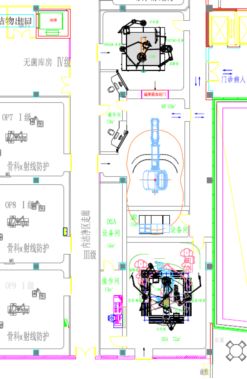

综合考虑占用建筑面积、实现的功能、投资和效益，院方最终选择适合自身发展的平面布局，决定使用方案二进行深化。
